سیم مفتول، عنصر حیاتی در شبکههای الکتریکی و الکترونیکی است. اتصال صحیح سیم مفتول به مدار، تضمین کننده جریان برق پایدار و ایمن است. در این میان، گرههای سیم مفتول نقش حیاتی ایفا میکنند. گرههای مختلف، با ساختار و روشهای اتصال متنوع، بر مقاومت اتصالات تاثیرگذار هستند.
این مقاله به بررسی انواع گره های سیم مفتول و تاثیر آنها بر مقاومت اتصالات میپردازد.

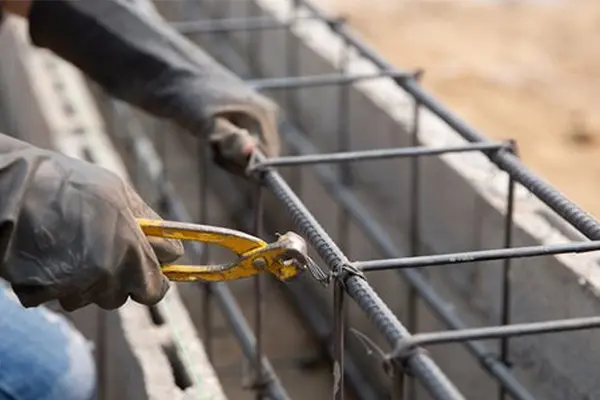

اهمیت بستن میله های فولادی پیش از بتن ریزی
قبل از انجام فرآیند بتنریزی، بستن دقیق و مناسب میلههای فولادی به یکدیگر امری اساسی و حیاتی است. این عمل به منظور جلوگیری از جابجایی و بینظمی در میلهها طی مراحل بتنریزی و همچنین پس از خودگیری بتن انجام میشود. در واقع، میلههای فولادی که بهعنوان آرماتور در بتنریزی استفاده میشوند، با تحمل بارهای کششی و جلوگیری از ترکخوردگی بتن، نقش پیشبرنده در استحکام سازهها ایفا میکنند. به همین دلیل، تأمین اتصالات مناسب میان آنها از اهمیت ویژهای برخوردار است.
برای بستن میلهها، معمولاً از مفتول نرم فلزی با قطر 1.5 میلیمتر استفاده میشود. این روش به دلیل سادگی و سهولت در اجرا، محبوبیت زیادی یافته است و بهطور عمده به عنوان گره زدن شناخته میشود. عملیات گره های سیم مفتول، به نگهداری صحیح میلهها کمک نموده و همچنین از جابجایی آنها در حین بتنریزی نیز جلوگیری مینماید. افتادگی و جابجایی میلهها میتواند تاثیرات منفی زیادی بر روی کیفیت و مقاومت نهایی سازه داشته باشد و از این رو، اجرای صحیح این فرایند از اهمیت بالایی برخوردار است.

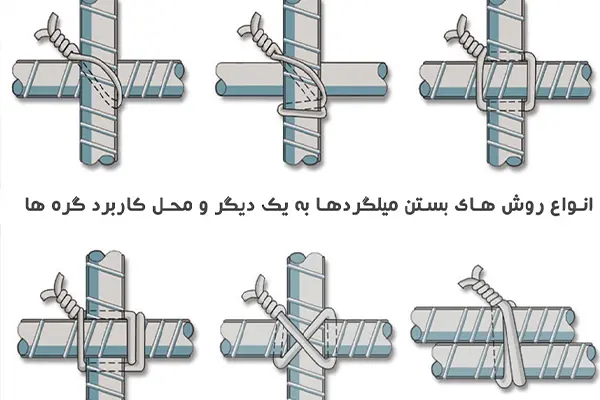

انواع گره های متداول در بستن میلههای فولادی
در فرآیند بستن میلههای فولادی، استفاده از انواع گرهها به منظور ایجاد اتصالات محکم و قابل اعتماد اهمیت دارد. بهمنظور ایجاد اتصالات ایمن، انواع مختلفی از گرهها برای بستن میلهها وجود دارد که از جمله آنها میتوان به گرههای ساده، صليبی، پشت گردنی و اصطکاکی اشاره کرد. در ادامه، به بررسی این گرهها و ویژگیهای آنها خواهیم پرداخت.
- گره ساده (لغزان)
گره ساده، که بهعنوان گره لغزان نیز شناخته میشود، یکی از رایجترین نوع گرهها در اتصال میلههای فولادی است. این نوع گره به دلیل سادگی اجرا و سرعت بالای نصب، بهخصوص در پروژه ساختمانی مانند سقف و فونداسیون استفاده میشود. در این گره، مفتول با دور زدن میلهها و ایجاد یک حلقه یا یک پیچ درختی تشکیل میشود که به راحتی میتواند با فشار دست سفت شود و از جابجایی میلهها در حین بتنریزی جلوگیری کند. گره ساده برای اتصالات افقی میلهها بسیار مؤثر است و در عین حال نیاز به تجهیزات خاص یا زمان طولانی برای اجرا ندارد. با این حال، این گره به تنهایی ممکن است در بارهای بالا یا شرایط خاص تحت تأثیر قرار گیرد و نیاز به بررسی و تقویت بیشتر داشته باشد.
- گره صليبی
گره صليبی یک نوع گره تخصصی است که در موقعیتهایی که میلههای ضخیمتر استفاده میشود یا زمانی که تعداد نقاط اتصال کم است، به کار میرود. این نوع گره ضمن فراهم آوردن استحکام بیشتر در اتصالات، بهخصوص در ساختارهای باربر و همچنین در مقاطع بتنی و تیرها، از اهمیت ویژهای برخوردار است.
در این گره، مفتول به صورت ضربدری اطراف میلهها پیچیده میشود که همزمان با ایجاد فشردگی مناسب، استحکام لازم را تأمین میکند. گره صليبی معمولاً در پروژههایی با نیاز به تقویت مکانیکی میلهها، مانند در مناطق زلزلهخیز یا بارهای جانبی بالا، به کار میرود. این گره های سیم مفتول به طرز مؤثری میتواند به انتقال بار بین میلهها کمک شایانی کند و از جابجایی در حین بتنریزی جلوگیری کند.
- گره پشت گردنی
گره پشت گردنی به عنوان یک نوع گره محکم و قابل اعتماد علیالخصوص در اتصالات بین میلهها و خاموتها در گوشههای سازهها مورد استفاده قرار میگیرد. این گره با دور زدن مفتول به اطراف میلهها و اتصال آن به نقاط ضعف، که معمولاً در ستونها و تیرها وجود دارد، بهوجود میآید.
این نوع گره به دلیل قابلیت نگهداری و اتصالات محکم در گوشهها و نواحی بحرانی، بسیار کارآمد است. گره پشت گردنی برای بارهای کششی و فشاری قابل توجه مؤثر است و بهتبع آن، استحکام نهایی سازه را افزایش میدهد. همچنین، این گره های سیم مفتول میتواند در برابر تغییر شکلهای غیرمترقبه و آسیبهای احتمالی که در طول عمر سازه پیش میآید، مقاومت کند و به دوام بیشتر سازه کمک نماید.
- گره اصطکاکی
گره اصطکاکی به طور خاص برای اتصالات میلهها در شبکههای عمودی و دیوارهای بتن طراحی شده است. این نوع گره به منظور جلوگیری از لغزش میلههای افقی در حین بتنریزی و بهبود ظرفیت باربری سازه استفاده میشود.
در این گره، مفتول با ایجاد فشار مناسب و اتصال مطمئن به میلههای افقی، اثر اصطکاک را افزایش میدهد. این نوع گره بهویژه در دیوارهای بتن مسلح، جایی که حرکات ناخواسته میتواند منجر به کاهش استحکام سازه گردد، اهمیت دارد. گره اصطکاکی، ضمن افزایش ایمنی سازه، به انتقال مؤثر بارهای جانبی و فشار درون سازه کمک فراوانی میکند.
با انتخاب صحیح و استفاده از گرههای اصطکاکی در اتصالات، میتوان به عملکرد بهتری در خصوص رفتار سازهها در برابر نیروهای جانبی دست یافت و طول عمر سازه را افزایش داد.
نکات مهم در زمینه اجرای گره های سیم مفتول
در هنگام اجرای گره های سیم مفتول باید نکات مهمی را در دستور کار قرار دارد تا اجرای این موارد به درستی صورت گیرد. در ادامه مطلب به بررسی نکات مهم در زمینه اجرای گره های سیم مفتول میپردازیم:
- انتخاب مناسب مفتول، از مفتول نرم با قطر مناسب (معمولاً 1.5 میلیمتر) استفاده کنید تا از انعطافپذیری و استحکام کافی برخوردار.
- فشاری که در زمان گره زدن به مفتول وارد میشود باید متعادل باشد تا از آسیب دیدن میلهها جلوگیری شود.
- قبل از گره زدن، مطمئن شوید که میلهها در محل صحیح قرار گرفتهاند تا از جابجایی در حین بتنریزی جلوگیری شود.
- پس از گره زدن، گرهها را از نظر محکم بودن و نشتی بررسی کنید.
- از ابزارهای مناسب و ایمن برای انجام عملیات گره زدن استفاده کنید تا از آسیبهای احتمالی جلوگیری شود.
جمع بندی
بررسی انواع گره های سیم مفتول و تأثیر آنها بر مقاومت اتصالات نشان میدهد که انتخاب صحیح نوع گره برای تأمین استحکام و ایمنی سازهها از اهمیت بسیاری برخوردار است. گره ساده به دلیل سادگی و سرعت در اجرا در اتصالات افقی رایج است، اما ممکن است در بارهای سنگین به استحکام کافی نرسد. گره صليبی با استحکام بیشتر، بهویژه در مقاطع ضخیم، توانایی انتقال بار را افزایش میدهد.
همچنین، گره پشت گردنی در اتصالات گوشهها و نقاط بحرانی از دوام و ایمنی بیشتری برخوردار است. علاوه بر این، گره اصطکاکی با ایجاد اثرات مبتنی بر اصطکاک، از لغزش در شبکههای عمودی جلوگیری میکند. به طور کلی، انتخاب مناسب و اجرای صحیح گره های سیم مفتول آرماتوربندی میتواند تا حد زیادی بر مقاومت و ایمنی اتصالات در سازههای بتنی تأثیر بگذارد و از مشکلات ساختاری در آینده جلوگیری کند.
